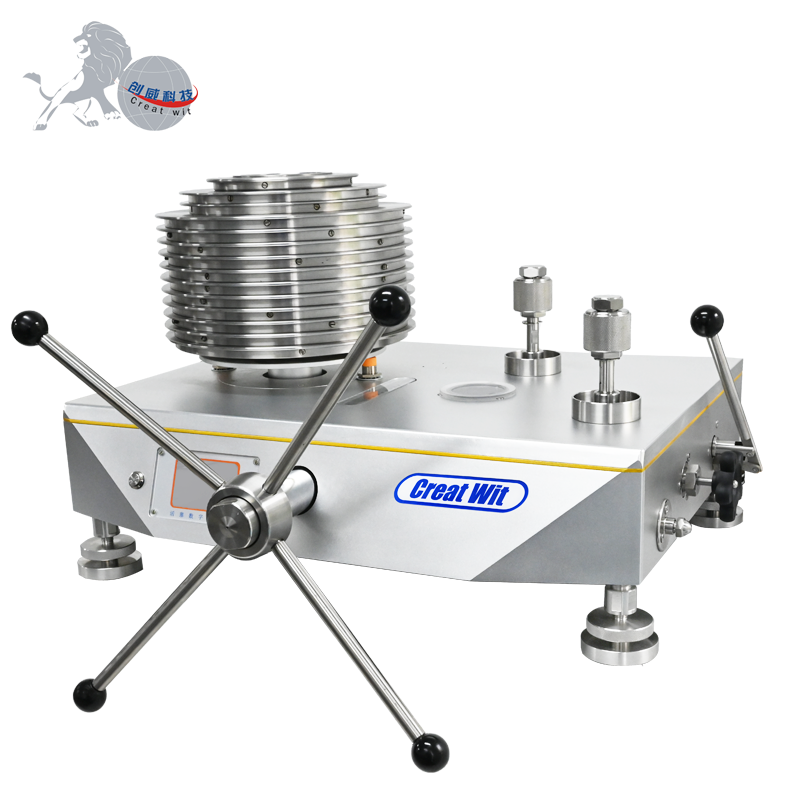

活塞式壓力計符合國家最新檢定規程JJG59－2022要求研制、生產

產品介紹

環境溫度：（20±2）℃

相對濕度：相對濕度80%以下的恒溫室

電源電壓：AC 220V   頻率：50HZ

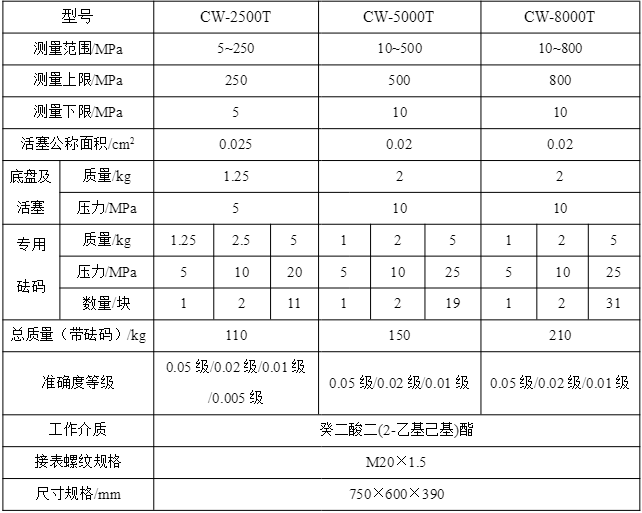

技術規格

◆ 型號： CW-2500T、CW-5000T、CW-8000T

◆ 量程：（5~250）MPa、（10~500）MPa、(10~800)MPa;

◆ 準確度等級：

（5~250）MPa : 0.005級（0.008級）、0.01級、0.02級、0.05級；
（10~500）MPa、(10~800)MPa : 0.01級、0.02級、0.05級；

◆工作介質：癸二酸酯

◆活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢

◆砝碼配置：根據用戶需要，可加工配置千克組或MPa組并進行壓力形變系數。

◆砝碼修正：按照使用地進行重力加速度修正

◆砝碼材料：無磁不銹鋼（0.005級；0.01級；0.02級）；碳鋼（0.05級）

◆測壓方式：表壓

◆壓力輸出：M20×1.5標準快速接頭

◆其它配置（選配）：壓力傳感器、溫度傳感器、位置傳感器、轉速傳感器

 功     能

1)      活塞結構性能穩定可靠。

2)      加入防斷裝置，用戶可以放心使用，不再擔心在正常使用中活塞桿斷裂，造成巨大的損失。

3)      活塞桿的限位結構采用圓環限位，不再使用限位螺釘或卡環，這樣可以減少摩擦，并且在摩擦時活塞桿受力均勻，轉動平穩。

4)      一次性加壓，從起點到250MPa/500MPa/800MPa 用調壓器一次性即可達到，不使用增壓器，使用戶的操作更加方便。

5)      活塞系統放在臺面的最左側，接表座放在臺面的右側，這樣的布局非常合理，因為以往的活塞布局會造成用戶在接被檢表時，活塞擋在接表座前面，或者加砝碼時接表座擋在砝碼前面，使用很不方便，互相影響。

6)      活塞系統配備位移傳感器，活塞的浮動位置可實時呈現在顯示屏上，用戶可隨時觀察活塞的工作位置，具有靈敏、醒目、準確的特點。

7)      電機帶動活塞系統的旋轉，替代以往的手動旋轉方式。

8)      帶有排污系統。當油杯里的介質變臟時，可直接從排污口排掉。

9)      活塞桿和活塞缸經精工研磨，其圓度誤差和間隙小，垂直度高，活塞轉動延續時間長，活塞下降速度慢。

10)  加載砝碼的方式采用掛籃結構，砝碼重心低，旋轉穩定性好。

11)  加壓系統采用預壓泵預加壓，調壓器微調再加壓的組合方式，該組合加壓效率高，加壓過程輕松快速。

產品用途

用于量傳活塞式壓力計、檢定校準數字壓力計及其它壓力儀表。

供方提供的技術文件

   1、主設備使用說明書；

  2、 產品合格證；

  3、出廠檢驗報告；
